Inicio > Diagramas de Conexión
DIAGRAMAS DE CONEXIÓN
Ponemos a su disposición diagramas de conexión de nuestros principales productos. Para diagramas y configuraciones especiales puede contactarnos
al fono 2 2204 5052 o al email info@apacom.cl, especificando su requerimiento.
    diagramas elvoxdiagramas elvox

  Productos relacionados: Citofonía Kocom  •  Citofonía Elvox


        Subir
  DIAGRAMAS DE CONEXIÓN CITOFONÍA ELVOX

  DIAGRAMAS DE CONEXIÓN PARA SISTEMA DIGITAL ELVOX DIGIBUS

1 - Configuración básica para sistema digital Elvox DigiBUS  log pdf

2 - Configuración Elvox Digibus con pulsadores para funciones adicionales  log pdf

3 - Configuración Elvox Digibus sin central de conserjería + cerradura eléctrica  log pdf

4 - Configuración Elvox Digibus sin central de conserjería + relé
  log pdf

5 - Configuración Elvox Digibus sin central de conserjería + pulsadores para funciones adicionales + cerradura eléctrica   log pdf

6 - Configuración Elvox Digibus sin central de conserjería + pulsadores para funciones adicionales + relé   log pdf
logo elvox
DIGIBUS





  DIAGRAMAS DE CONEXIÓN PARA SISTEMA CONVENCIONAL ELVOX SOUND SYSTEM

1 - Configuración básica para sistema convencional ELVOX SOUND SYSTEM  log pdf

2 - Configuración ELVOX SOUND SYSTEM citófono conserje con departamentos  log pdf
logo elvox
DIGIBUS





        Subir
  DIAGRAMAS DE CONEXIÓN CITOFONÍA KOCOM

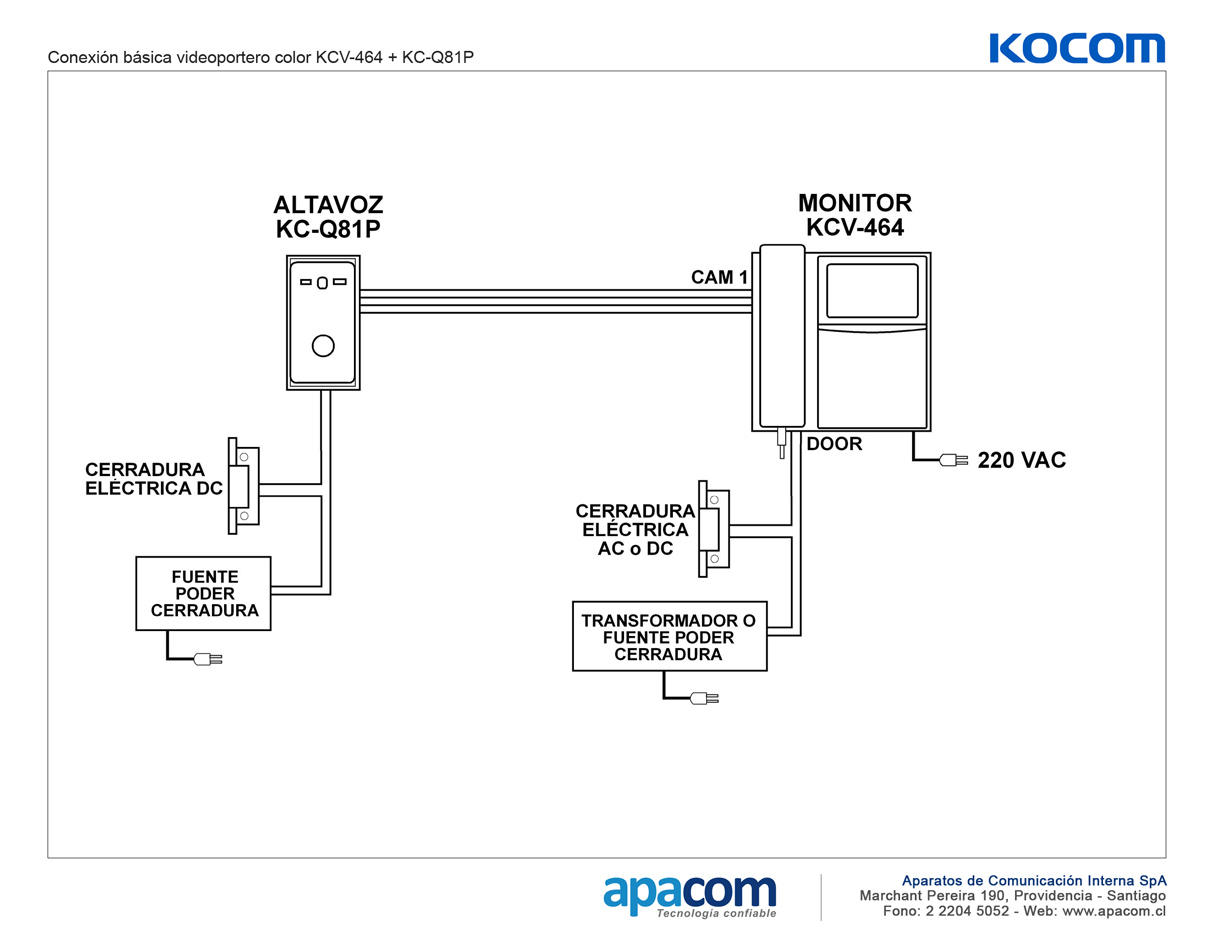

  1 - Kit videoportero color   log pdf

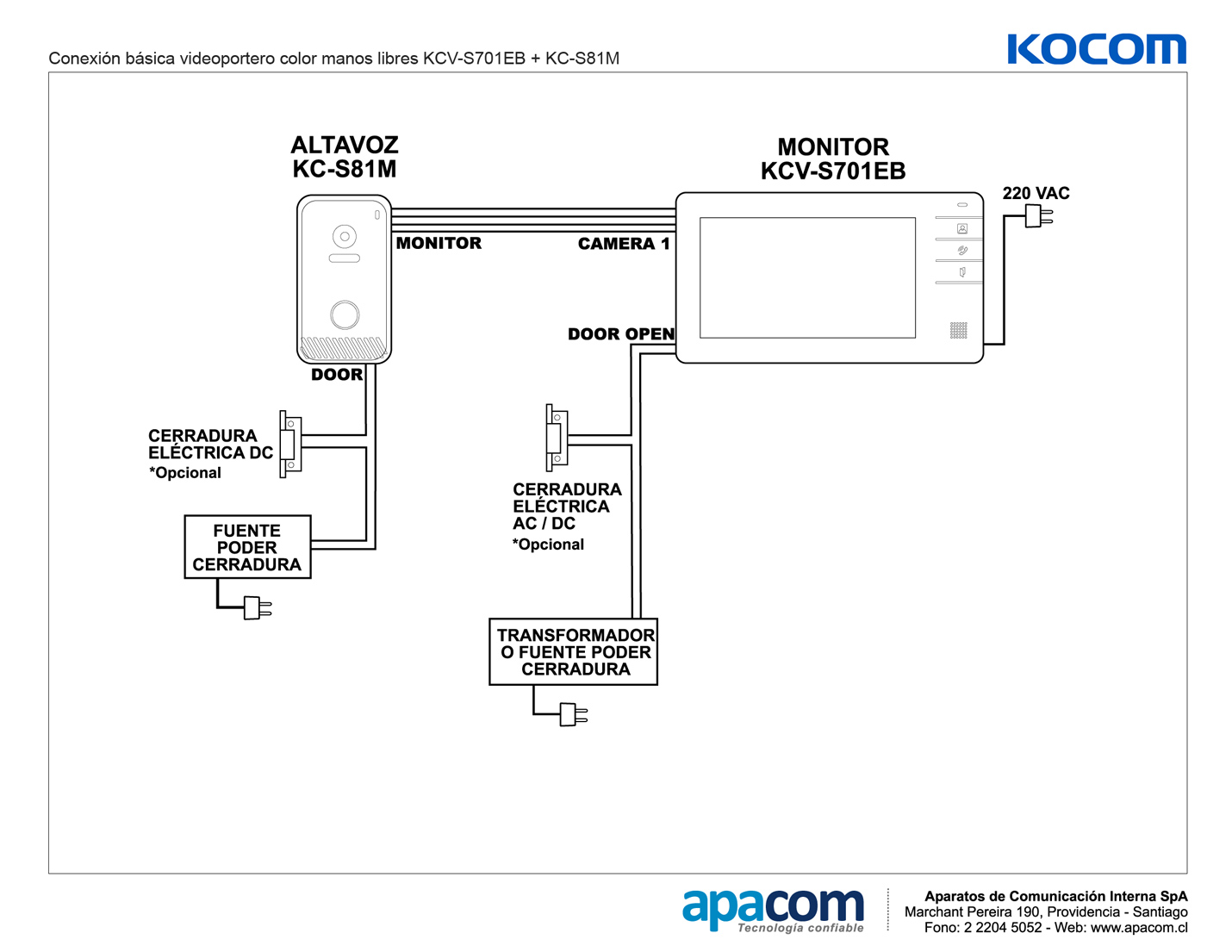

2 - Kit videoportero color manos libres   log pdf

3 - Kit portero sencillo citófono + altavoz metálico  log pdf

4 - Kit portero sencillo citófono + altavoz plástico
  log pdf

5 - Kit portero 2 citófonos + altavoz metálico  log pdf

6 - Kit 2 citófonos intercomunicados  log pdf
logo kocom




  Subir
  Productos relacionados: Citofonía Kocom  •  Citofonía Elvox
